精拓智能車規6路AI360全景影像系統標定操作指南

一、概述

二、手動標定

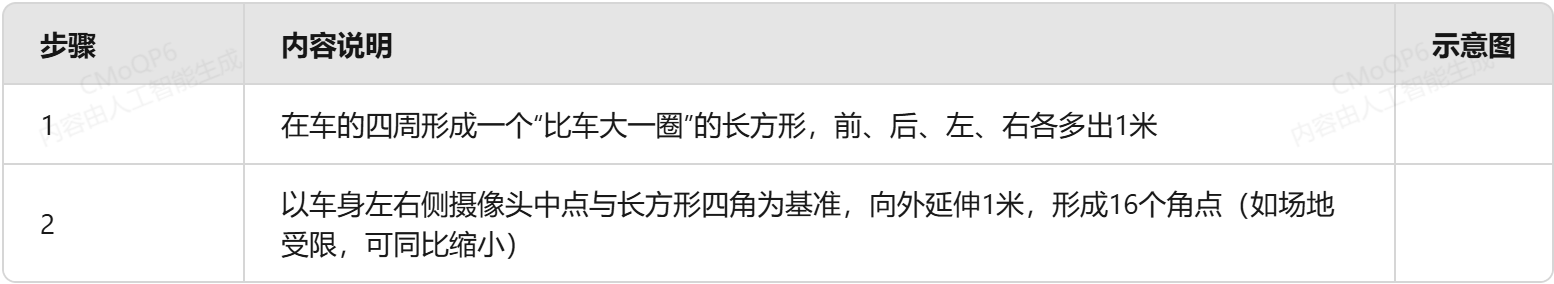

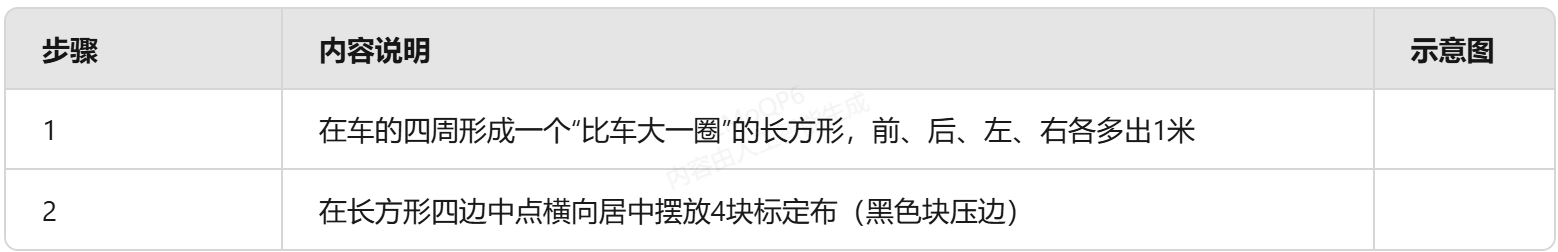

1. 工位布置

1.  比車大一圈（前、后、左、右各多出1米），在車的外WEI形成一個長方形；

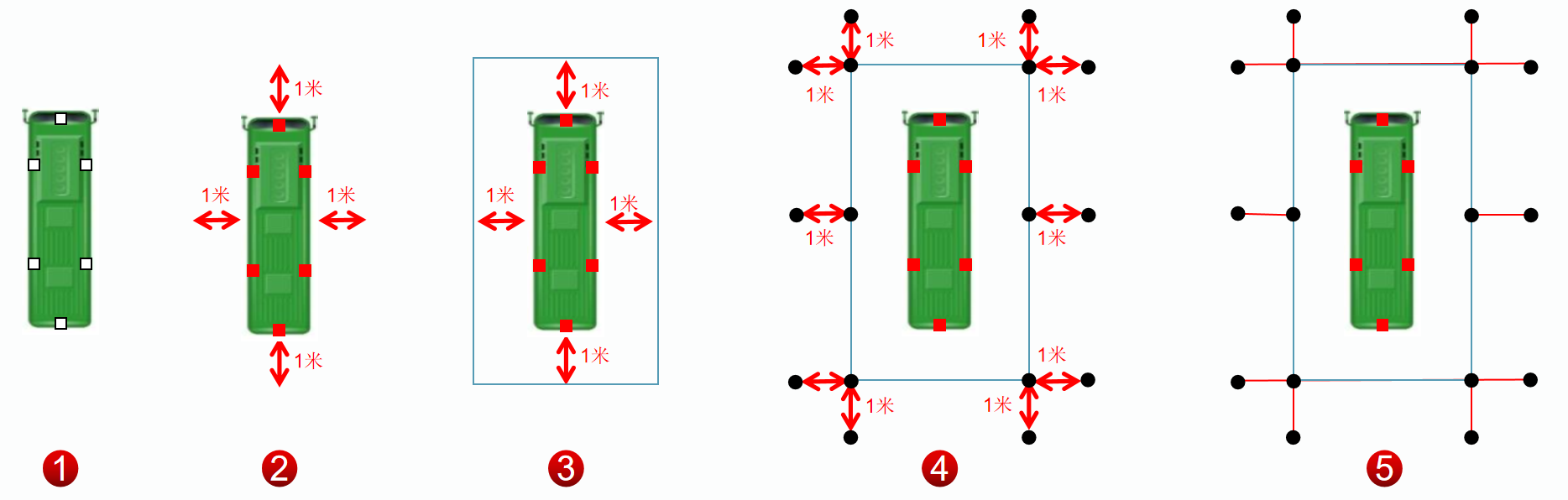

2.  以車身左/右側兩個攝像頭之間居中的位置和長方形四個角為角點，分別向外延伸1米的距離；并在1米延伸線的終點布置角點，形成如上圖5所示的16個角點。

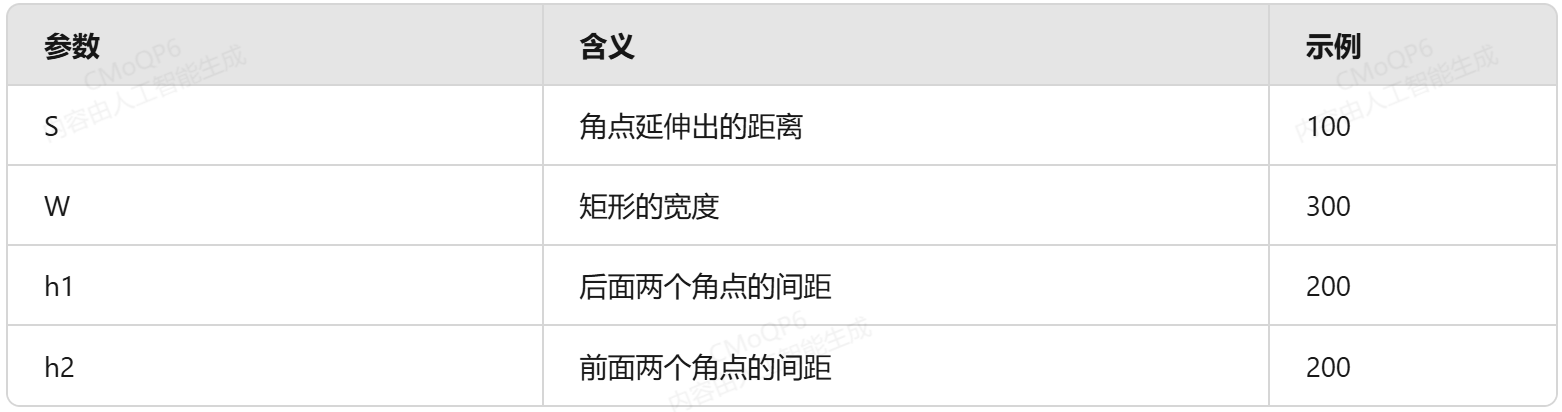

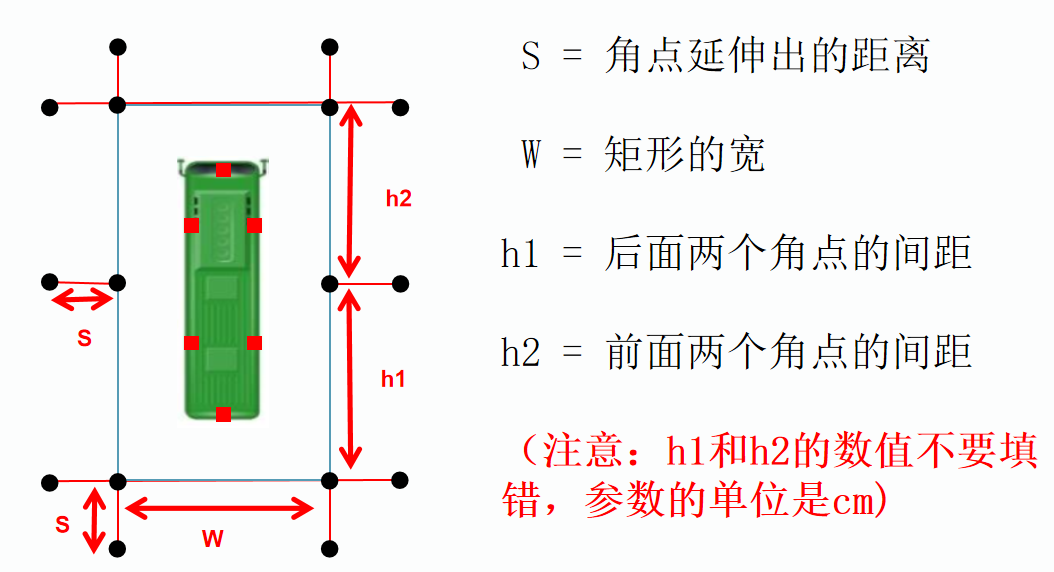

2. 參數設置（單位：cm）

按【菜單鍵】，進入菜單、設置手動標定參數：

點擊『全景設置』→『全景標定』→『井字格標定』→『井字格參數設置』；

通過【數字鍵】輸入當前標定場地的尺寸參數信息；

操作路徑：
【菜單鍵】→ 全景設置 → 全景標定 → 井字格標定 → 井字格參數設置。

3. 標定操作流程

1，手動標定：按【菜單鍵】進入菜單，點擊『全景設置』→『全景標定』→『井字格標定』→『手動標定』

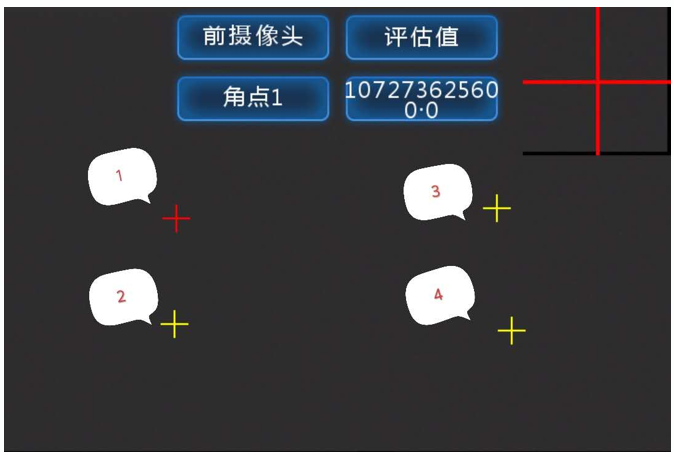

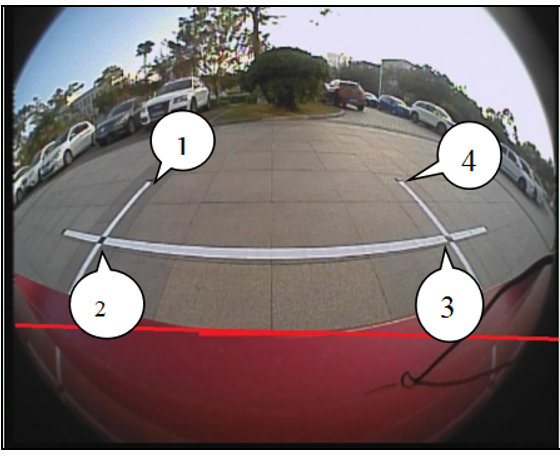

(1)  通過【數字鍵】九宮格方向，將光標1、2、3、4，移動到攝像頭畫面中對應的角點1、2、3、4；

 (2)  通過上下鍵切換角點，微調每個光標到指定點，畫面標定誤差值在10以下，即可通過；

 (3)  依次將前、后、左前、右前、左后、右后，六個攝像頭畫面進行手動標定；

2， 六個攝像頭畫面都標定成功后，系統會進行建模；等待建模成功后返回主界面，確認標定后的畫面是否有異常的波紋或者陰影出現；車身周圍是否有盲區條紋；車模大小是否合適

3， 繞車走一圈，觀察標定效果:

4， 檢查轉向倒車等信號功能顯示是否正常

三、U盤標定（適用于同一批車輛）

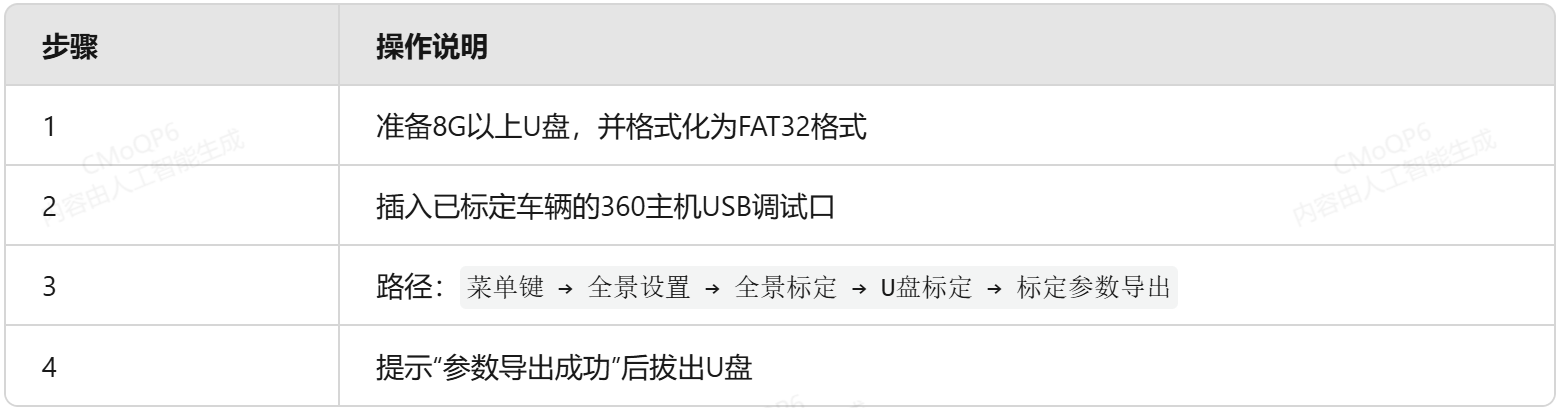

1. 導出標定參數

1，導出標定參數：

（1）找一個8G 以上的U盤，U盤在電腦上、格式化成“FAT32”文件系統格式；

（2）找一臺已經標定過的車輛，將U盤插入 360主機的USB調試線束上；

（3）按【菜單鍵】進入菜單，點擊『全景設置』→『全景標定』→『U盤標定』→『標定參數導出』；等待提示“參數導出成功”后再拔出U盤

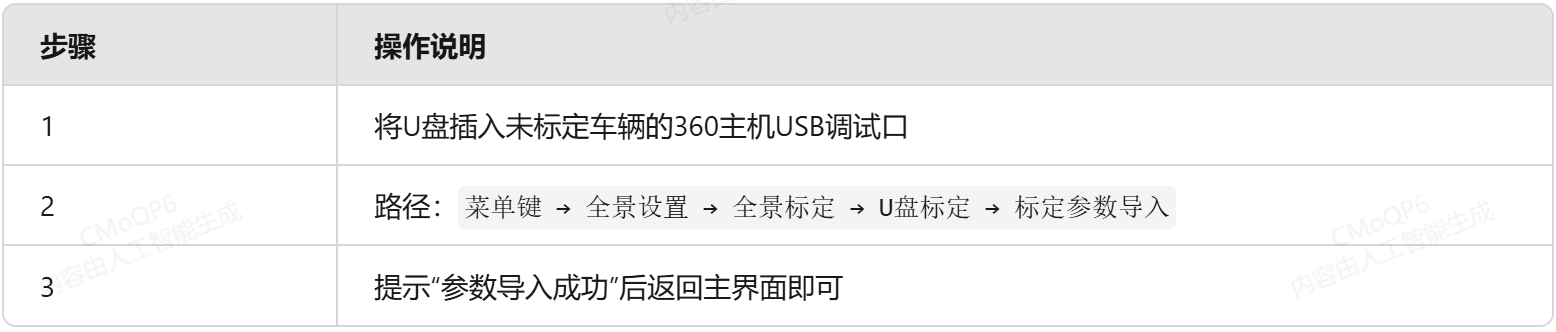

2，導入標定參數：

（1）找一臺還沒標定過的車輛（同一批車），將U盤插入 360主機的USB調試線束上；

（2）按【菜單鍵】進入菜單，點擊『全景設置』→『全景標定』→『U盤標定』→『標定參數導入』；等待提示“參數導入成功”，返回主界面，確認已經完成標定，即可拔掉U盤；

注意：

（1）標定參數導入不會導致U盤里的參數丟失，可以用這個U盤繼續去做其他車輛的標定參數導入（同一批車）；

（2）U盤拷貝標定的方式，不受場地限制，需注意以下幾點要求：

      ① 首車標定時要仔細，標定的效果越好，導出的參數越準確；

      ② 同一批車攝像頭安裝位置、角度，與首車越一致、拷貝標定的效果越好；

      ③ 在U盤升級中，不可斷電或撥出U盤。

四、自動標定（使用標定布）

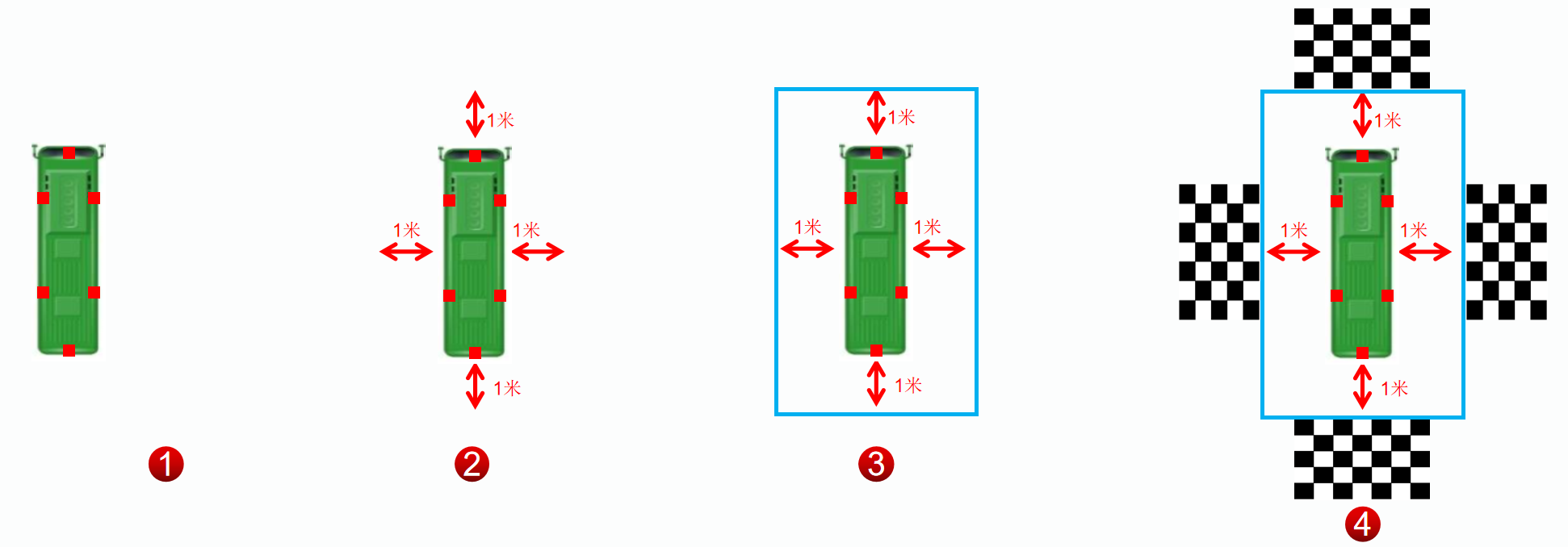

1. 工位布置

1.  比車大一圈（前、后、左、右各多出1米），在車的外WEI形成一個長方形；

2.  在長方形4條邊的中間，橫向居中擺放4塊標定布（注：標定布黑色塊 壓著長方形的邊）；

（若標定場地較小，可根據實際情況 統一調整距離 縮小標定工位）

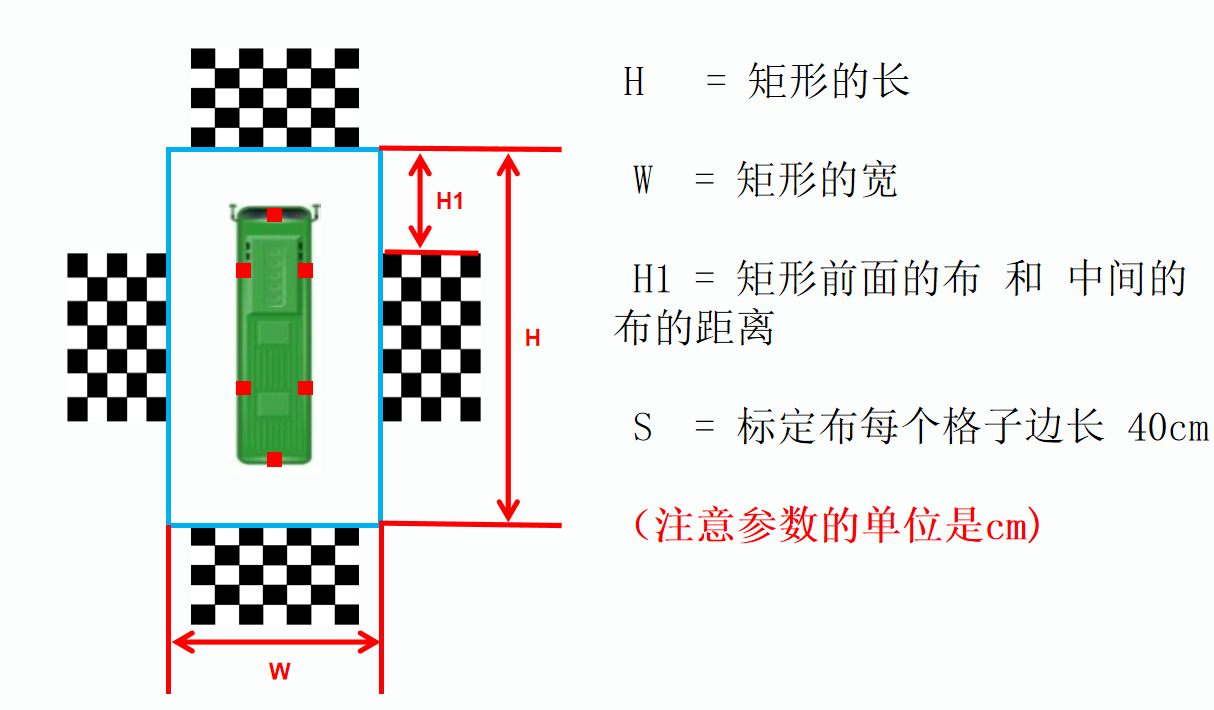

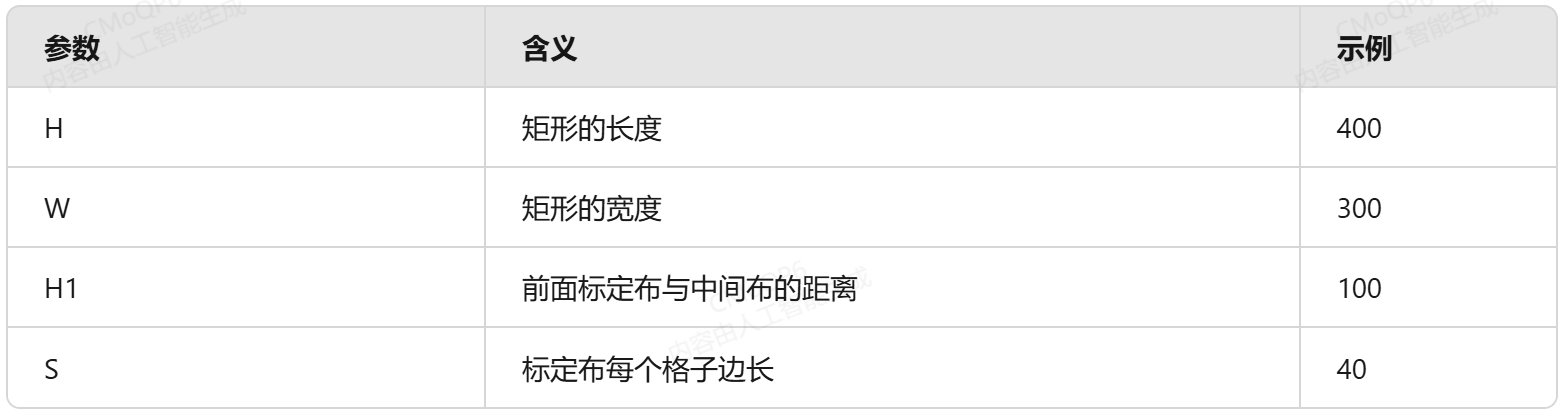

2. 參數設置（單位：cm）

按【菜單鍵】，進入菜單、設置自動標定的參數：

『全景設置』  → 『全景標定』 → 『棋盤格標定』  → 『棋盤格參數設置』；

通過【數字鍵】輸入當前自動標定場地的尺寸參數信息；

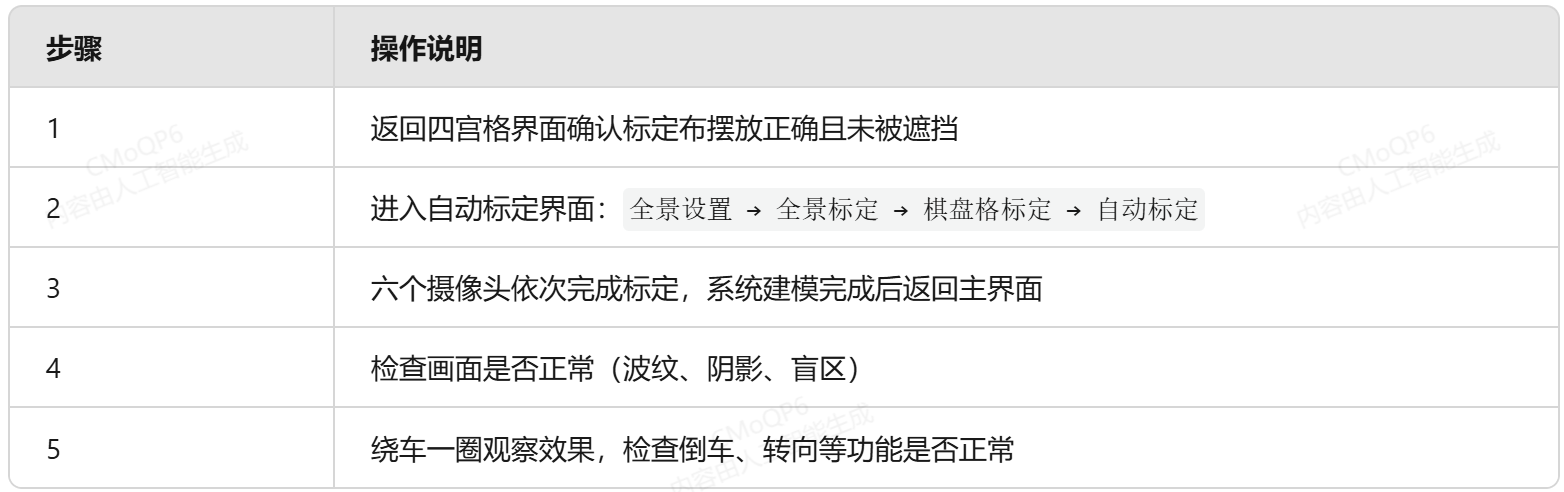

3. 標定操作流程

1， 進行自動標定:

    返回四宮格界面確認標定布擺放正確且未被遮擋

    按【菜單鍵】進入菜單，點擊『全景設置』→『全景標定』→『棋盤格標定』→『自動標定』

   六個攝像頭會按順序進行標定，標定成功會進行建模，等待提示建模成功后返回主界面即可

2，返回主界面，確認標定后的畫面是否有異常的波紋或者陰影出現；車身周圍是否有盲區條紋；車模大小是否合適

3，繞車走一圈，觀察標定效果:

4，檢查轉向倒車等信號功能顯示是否正常

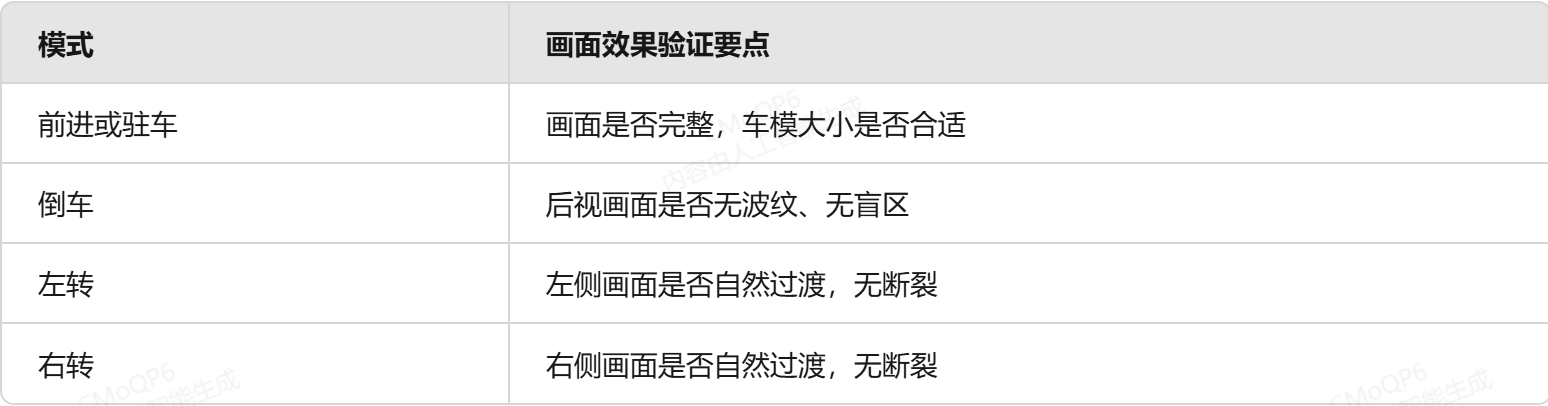

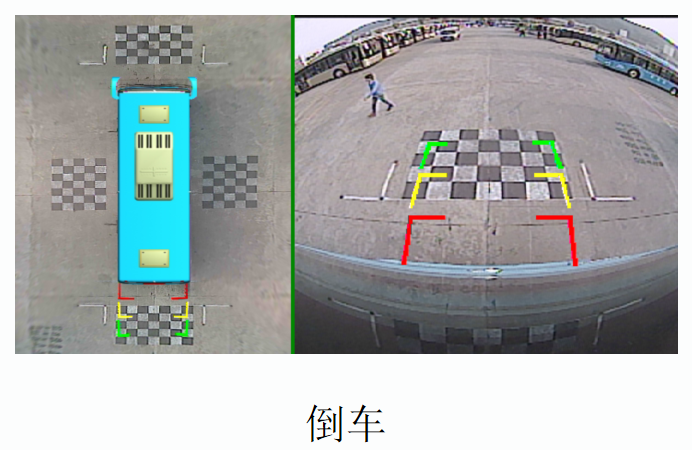

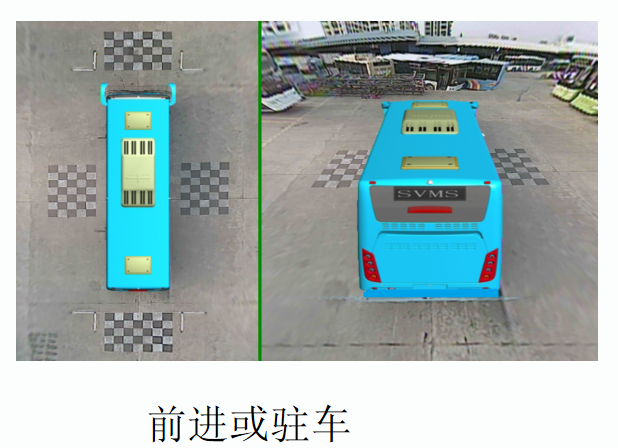

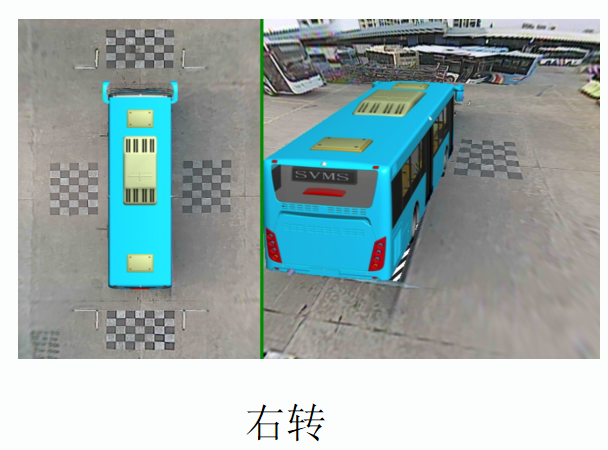

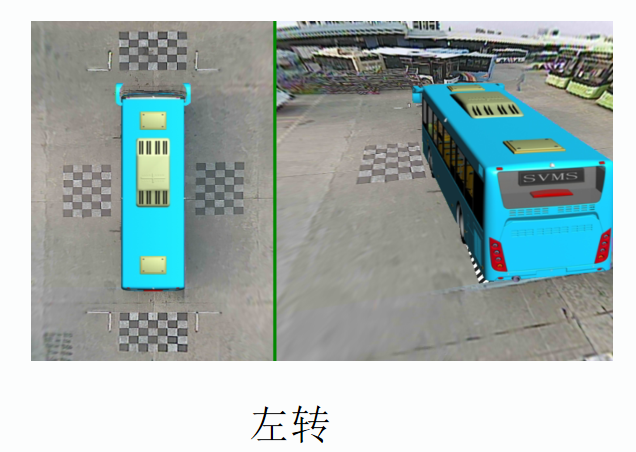

五、車規6路AI360全景影像系統標定畫面效果驗證（標定后）

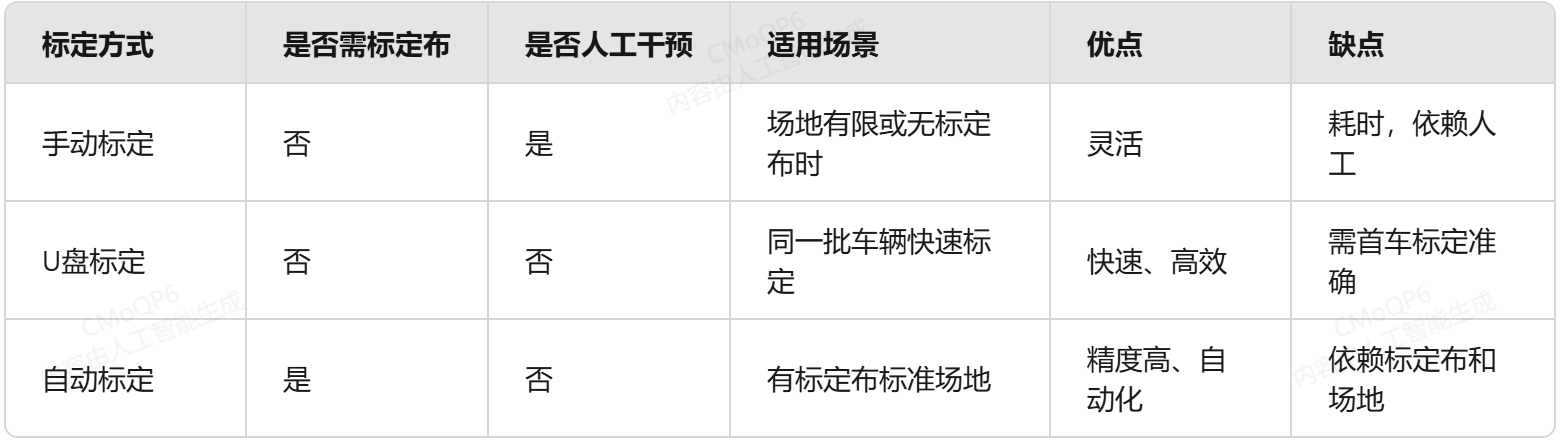

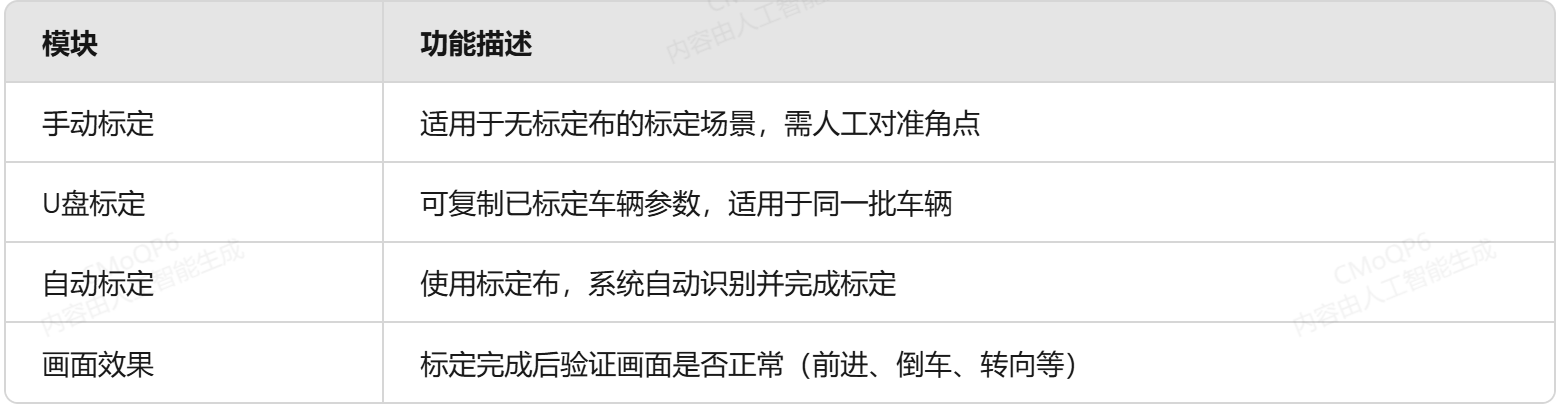

六、車規6路AI360全景影響系統標定總結對比表

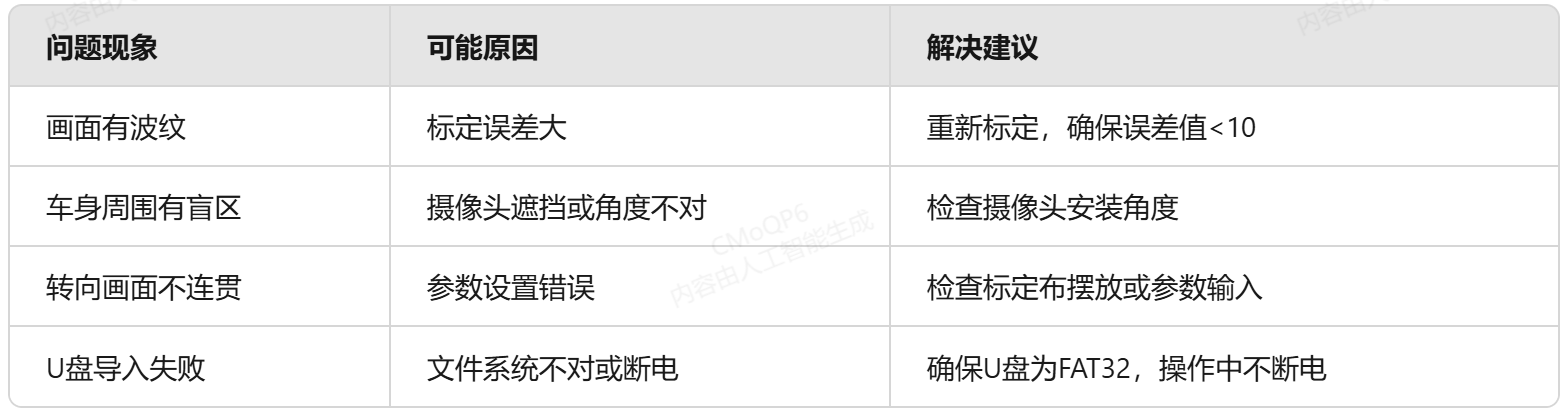

七、車規6路AI360全景影像系統標定常見問題與解決建議
